HDB3 Decode And Endecode System

Communication
Word count: 6k   |   Reading time≈ 24 min

📌

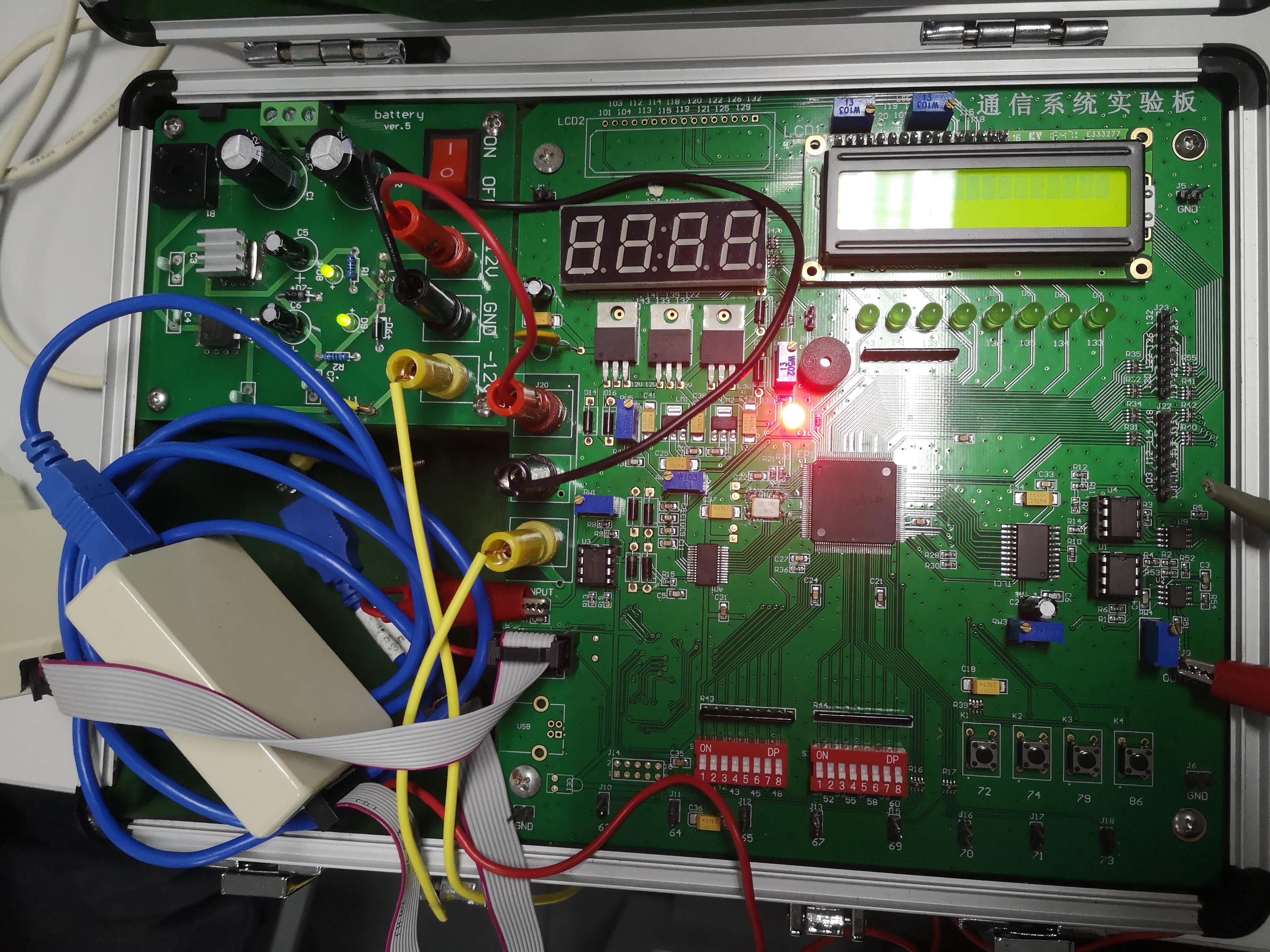

  • HDB3编解码系统，由Verilog HDL实现QuartusⅡ和Modelsim联合进行功能仿真，在FPGA芯片实测。
  • 整体功能模块时序逻辑都比较简单，没有进行时序仿真，直接上FPGA实测，基本没有大问题。

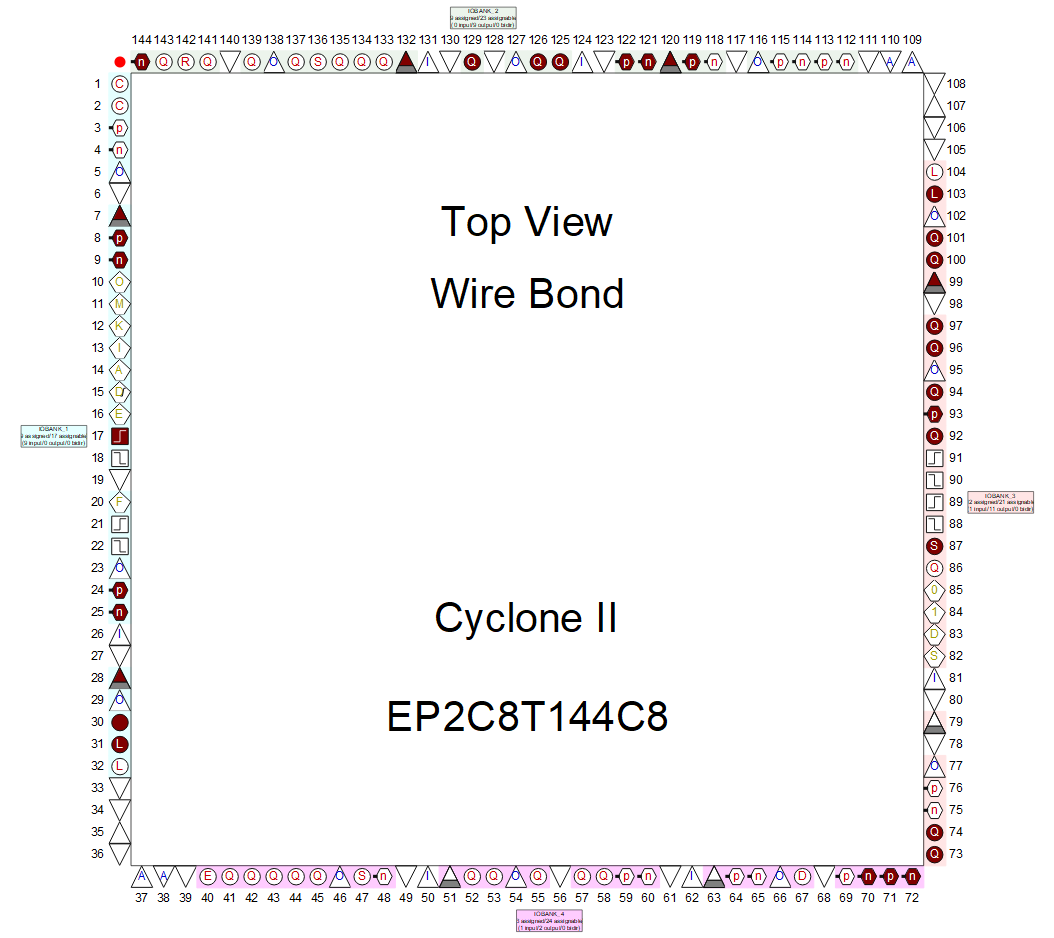

  • FPGA主芯片采用ALTREA EP2C8T144C8N，故需要使用QuartusⅡ13.0及以下版本，否则无法使用芯片库，可用采用多版本共存方式，Altera允许多个版本同时使用，并且有清除的版本区分。
  • 数模转换 D/A ：实现数字模拟转换功能，将数字信号采集变成模拟信号输出，使用National Semiconductor DAC 0832
  • 模数转换 A/D ：实现模拟数字转换功能，将模拟信号采集后变成数字信号输出，使用Maxim Integrated ADC MAX7820
  • 整体包括分频器设计、M 序列设计、映射表设计、编码电路设计、D/A 转换设计、A/D 采样设计、 位同步设计、解码电路设计、编解码系统总体电路设计。
    💨🕤😴

Principle

  • HDB3码为三阶高密度双极性码，是AMI码的一种改进型，保持了AMI的优点而克服了其的缺点，使连“0”个数不超过三个；
  • 编码规则如下：
    • i.先检查消息码的连“0”个数。当连“0”数目小于等于3时，则于AMI码的编码规则一样。
    • ii.当连“0”数目超过3个时，则将每4个连“0”化作一小节，用“000V”替代。（V取值+1或-1）应与其前一个相邻的非“0”脉冲的极性相同（因为这破坏了极性交替的规则，所以V称为破坏脉冲）。
    • iii.相邻的V码极性必须交替。当V码取值能满足之前的条件时但不能满足此要求时，则将“0000”用“B00V”替代。B的取值与后面的V脉冲一致，用于解决此问题。因此，B称为调节脉冲。
    • iv.V码后面的传号码极性也要交替。
  • 编码比较复杂，但解码却比较简单，从编码规则上看，每一个破坏脉冲V总是与前一非“0”脉冲同极性（包括B在内），也就是说从收到的符号序列中可以容易地找到破坏点V，于是也判定V符号以及前面的三个符号必是连“0”符号，从而恢复4个连“0”码，再将所有-1变成+1后便得到原始消息码。
  • m序列是最长线性反馈移位寄存器序列的简称。它是由线性反馈的移存器产生的周期最长的序列。在这种反馈移存器中避免出现全“0”状态，否则移存器的状态将不会改变，n级移存器共有 种可能的状态，除去全“0”状态外，还有 状态可用。产生m序列的充要条件就是移位寄存器的特征多项式为本原多项式，可根据n阶的m序列本原多项式的反复移位来产生我们需要的m序列。

Design

  • 由原始的的32.768MHz时钟，经过第一次256分频用于后续的码元定时恢复，继续经过16分频产生8KHz的码元时钟，由M序列产生模块生成随机的M序列来模拟传输过程中的随机信号，根据AMI码和HDB3的编码规则对M序列进行调整，产生单极性的HDB3码，但由于存在0、+1、-1三种情况，至少需要两位数据才能存储，所以进行一次双极性变换，对应转化成八位数据，至此完成编码过程。

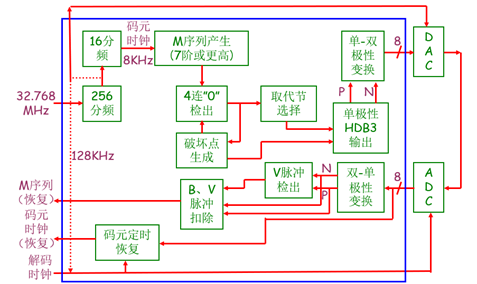

Frame Diagram

Fig.1 Frame Diagram

Fig.1 Frame Diagram

Code

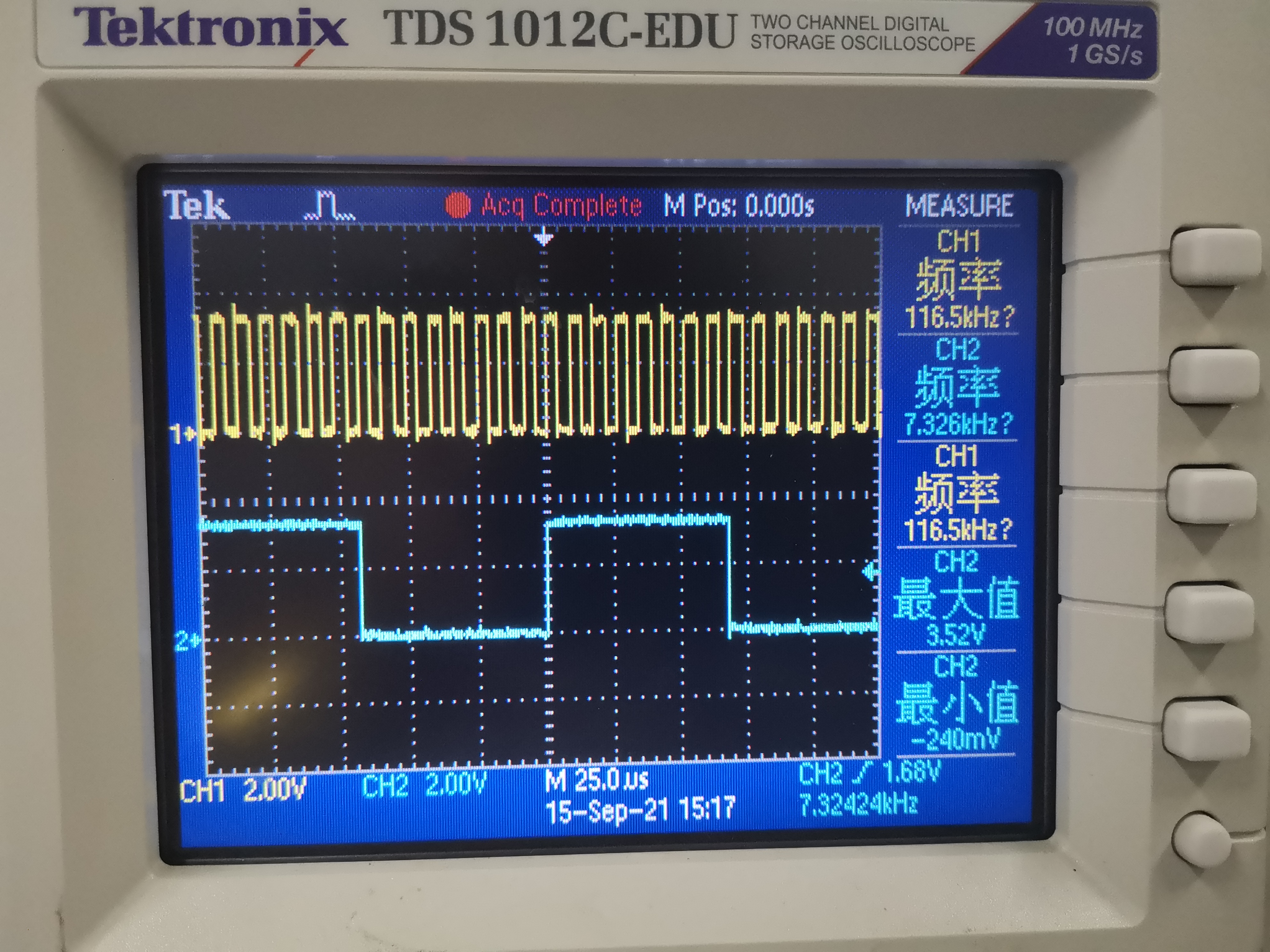

分频设计

  • even256_div模块
    • 模块even256_div的作用是将最开始的32.768MHz系统时钟进行偶数256分频，产生新的时钟信号，供给后续16分频模块使用，同时用于解码部分的码元定时恢复模块判决时钟使用。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
module even256_div(clk,rst,clk_out);

input clk,rst;
output clk_out;
reg clk_out;
reg[7:0] count;
// 偶数分频
parameter N=256;

always @(posedge clk or negedge rst)
    if(!rst) begin
        // 复位初始化
        count<=1'b0;
        clk_out<=1'b0;
    end
    else if(N%2==0)begin
        if(count<N/2-1) count <=count+1'b1;
        else begin
            // 计数到一半，时钟翻转实现分频
            count<=1'b0;
            clk_out<=~clk_out;
        end
    end

endmodule
  • even16_div模块
    • 模块even16_div的作用是将256分频输出的时钟再次进行偶数分频，得到的时钟就是用于m序列产生的码元时钟。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
module even16_div(clk,rst,clk_out);

input clk,rst;
output clk_out;
reg clk_out;
reg[3:0] count;
// 偶数分频
parameter N=16;

always @(posedge clk or negedge rst)
    if(!rst) begin
        // 复位初始化
        count<=1'b0;
        clk_out<=1'b0;
    end
    else if(N%2==0)begin
        if(count<N/2-1) count <=count+1'b1;
        else begin
            // 计数到一半，时钟翻转实现分频
            count<=1'b0;
            clk_out<=~clk_out;
        end
    end

endmodule

M序列设计

  • m_sequence模块
    • 模块m_sequence的作用是根据7阶m序列的本原多项式，循环位移，使用16分频的码元时钟产生伪随机序列模拟基带传输信号。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
module m_sequence(clk,rst,ena,data_out,load);

input clk;                        //时钟信号
input rst;                        //复位信号，低电平有效
input ena;                        //控制信号，高电平时序列发生器开始工作
output data_out;
output load;                      //控制信号，为高电平时表示伪随机序列开始
reg data_out,load;
reg [6:0]temp;                    //7级移位寄存器产生周期为127的m序列

always @(posedge clk or negedge rst) begin
    if(!rst) begin
            data_out <= 0;
            load <= 1'b0;            //控制信号设为无效
            temp <= 7'b1111_111;     //移位寄存器初始状态设为全1
    end
    else begin                       //开始产生序列信号
        if(ena) begin                //判断序列发生器的控制信号是否有效
                //若控制信号有效
                load <= 1'b1;        //将控制伪随机序列产生的信号设为有效
                temp <= {temp[5:0],temp[2]^temp[6]};        //对应f(x)=x^7+x^3+1
                //当控制伪随机数列产生的信号使能时将移位寄存器的最高位做为m序列进行输出
            if(load)    data_out <= temp[6];
        end
        else load <= 1'b0;    //若控制信号无效，则不开始产生伪随机序列
    end
end

endmodule

编码电路设计

  • 模块add_v的作用是找到m序列中4个连续的0，并将第四个连0变成v。
    • 输入信号为“0”码和“1”码，输出信号用两位二进制数“00”“01”，“11”分别表示信号为“0”、“1”、“V”；
    • 设置了一个寄存器用于存储当前码元位置处连“0”个的个数；
    • 对输入信号进行判断，若输入高电平，则计数器复位，输出为“01”；若输入低电平，则将计数器加一，并判断此时计数器的值是否为“4”，若计数器的值为“4”，则表示出现四个连“0”，将该“0”信号变为“V”且计数器复位，输出为“11”，否则，输出为“00”。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
module add_v(rst,data_in,data_out,clk);

input data_in,rst,clk;
output [1:0]data_out;
reg [1:0]data_out;            //用00、01、11分别表示输入信号为“0、1、V”
reg [1:0]counter;               //设置连0计数器

always@(posedge clk or negedge rst) begin
    if(!rst) begin
        counter <= 0;
        data_out <= 0;
    end
    else if(data_in == 1'b1) begin  //判断输入信号是否为1
        counter <= 0;                //若为1则计数器复位，输出“01”
        data_out <= 2'b01;
    end
    else if(data_in == 1'b0) begin                        //若输入信号为0，计数器+1
        counter <= counter + 1;
        if(counter == 2'b11) begin    //判断连0个数是否达到4个，因为非阻塞赋值，此时计数器值应为3时，表示出现4个连0
            data_out <= 2'b11;        //将0的输出变为V
            counter <= 0;            //计数器复位
        end
        else data_out <= 2'b00;       //若连0数不为4，输出“00”
    end
end

endmodule
  • 模块add_b的作用是为了保证在添加“V”码后的序列中，相邻的“V”码极性必须交替，当“V”码取值不能满足此要求时，则将“000V”用“B00V”替代。
    • 输入信号为add_v模块的输出，输出信号用两位二进制数“00”、“01”、“10”、“11”分别表示信号为“0”、“1”、“B”、“V”；
    • 设置两个寄存器分别用于存储“1”码和“V”码的个数；
    • 设置四位移位寄存器方便实现用“B00V”替代“000V”的功能；
    • 对输入信号进行判断，若输入为“00”，将“1”码计数器加上“V”码计数器的值，并复位“V”码计数器；若输入为“01”，先将“1”码计数器加一，然后加上“V”码计数器的值，最后复位“V”码计数器；若输入为“11”，则“V”码计数器加一；
    • 用“1”码计数器和“V”码计数器的值判断最终的输出信号，若输入不为“11”，则输出不变；若输入为“11”，判断此时“1”码计数器的值，当此前“1”码的个数为奇数时，输出不变，当此前“1”码的个数为偶数时，输出“10”。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
module add_b(rst,data_in,data_out,clk);

input clk,rst;
input [1:0]data_in;
output [1:0]data_out;        //用00、01、10、11分别表示输入信号为“0、1、B、V”
reg counter1;                    //设置“01”的计数器
reg counterv;                    //设置“11”的计数器
reg [1:0]buffer[3:0];        //取代节选择

always@(posedge clk or negedge rst) begin
//设置四位移位寄存器方便插“B”的实现
    if(!rst) begin
        buffer[3]<=0;
        buffer[2]<=0;
        buffer[1]<=0;
        buffer[0]<=0;
    end
    else begin
        buffer[3]<=buffer[2];
        buffer[2]<=buffer[1];
        buffer[1]<=buffer[0];
        buffer[0]<=data_in;
    end
end

always@(posedge clk or negedge rst) begin
//对输入进行判断
    if(!rst) begin
        counter1 = 0;
        counterv = 0;
    end
else if(data_in == 2'b11) //如果输入为“11”，则counterv加1
        counterv <= counterv + 1'b1;
    else if(data_in == 2'b01) begin //如果输入为“01”，则counter1加1
        counter1 <= counter1 + 1'b1 + counterv;
        counterv <= 1'b0;
    end
    else begin
        counter1 <= counter1 + counterv;
        counterv <= 1'b0;
    end
end

//若输入为“11”,如果此前1的个数为奇数，则输出不变，若为偶数，则输出“10”
//若输入不为“11”,则输出不变
assign data_out = (counter1%2 == 0) && (counterv == 1)? 2'b10 : buffer[3];

endmodule
  • 模块polar的作用是单极性信号变为双极性信号。
    • 输入信号为add_b模块的输出，输出信号用“00”表示“0”码，用“10”表示“+1、+B、+V”码，用“01”表示“-1、-B、-V”；
    • 设置极性判断标志位，当其为“1”时，表示“+1”和“-V”，当其为“0”时，表示“-1”和“+V”；
    • 对输入信号进行判断，若输入为“11”（V码），利用极性判断标志位判断该码正负；若输入为“01”（1码）或者“10”（B码），利用极性判断标志位判断该码正负，同时将极性判断标志位翻转；若输入为“00”（0码），则输出为“00”。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
module polar(rst,data_in,data_outP,data_outN,clk);

input [1:0]data_in;
input rst,clk;
output data_outP,data_outN;    //用P与N表示正负
reg [1:0] polar_out;                 //“00”表示0，“10”表示+1，“01”表示-1
reg data_outN,data_outP;
reg even;                             //设置极性判断标志,1表示+1和-V，0表示—1和+V

always@(posedge clk or negedge rst) begin
    if(!rst) even <= 1;
    else if(data_in == 2'b11) begin    //若输入为“11（V）”
        if(even ==     1)                          //判断极性标志，若even为1
            polar_out <= 2'b01;             //输出为“01（-1）”
        else                                     //若even为0
            polar_out <= 2'b10;             //输出为“10（+1）”
    end
    //若输入为“01（1）”或者“10（B）”
    else if(data_in == 2'b01 || data_in == 2'b10) begin
        if(even == 1) begin              //判断极性标志，若even为1
            even <= 0;                     //将even翻转
            polar_out <= 2'b10;         //输出为“10（+1）”
        end
        else begin                          //若even为0
            even <= 1;                      //将even翻转
            polar_out <= 2'b01;         //输出为“01（-1）”
        end
    end
    else if(data_in == 2'b00)        //若输入为“00（0）”
        polar_out <= 2'b00;            //输出为“00（0）”
end

always@(polar_out or rst) begin
//将输出寄存器的两位数分别赋值给输出端口data_outP和data_outN
    if(!rst) begin
        data_outP <= 0;
        data_outN <= 0;
    end
    else if(polar_out == 2'b01) begin
        data_outP <= 0;                //PN=01表示-1
        data_outN <= 1;
    end
    else if(polar_out == 2'b10) begin
        data_outP <= 1;                //PN=10表示+1
        data_outN <= 0;
    end
    else begin
        data_outP <= 0;                //PN=00表示0
        data_outN <= 0;
    end
end
endmodule
  • 模块change的作用是将双极性信号变更为8位二进制数。
    • 输入信号为polar模块的输出，输出信号则为8位二进制数；
    • 对输入信号进行判断，若输入信号为“00”，则输出信号为“10000000”；若输入信号为“10”，则输出信号为“11111111”，若输入信号为“01”，则输出信号为“00000000”。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
module change(rst,data_inP,data_inN,data_out,clk);

//二输入八输出模块，将PN信号转换为八位输出信号作为DAC的输入
input rst,clk,data_inP,data_inN;
output [7:0]data_out;
reg [7:0]data_out;

always@(posedge clk or negedge rst)    begin
    if(!rst)
        data_out <= 8'b10000000;
    else if(data_inP == 1 && data_inN == 0) begin        //PN=10对应输出HFF
        data_out <= 8'b11111111;
    end
    else if(data_inP == 0 && data_inN ==1) begin        //PN=01对应输出H00
        data_out <= 8'b00000000;
    end
    else if(data_inP == 0 && data_inN ==0) begin        //PN=00对应输出H80
        data_out <= 8'b10000000;
    end
end

endmodule

D/A转换设计

  • 模拟数据传输过程在实验箱上用一条信号连接线来表示，用DA转换器将双极性的数字信号转换成模拟信号，经过信号连接线至AD转换器，转换成双极性的0和1输出到解码模块。由于使用Quartus Ⅱ时没有AD和DA转换器，所以直接连接了双极性输出和输入断，跳过了模拟传输过程，但实际上的AD转换器输出并不是完美的双极性数据，需要根据实验箱的调整而对代码进行多次调试。

A/D采样设计

  • 由AD转换器输出的八位数据，由于模拟传输过程和转化过程存在时延差，需要设计一个码元定时恢复模块，用最初256分频产生的时钟信号不断检测二维数据，根据实际的数据特征来产生与16分频信号相同的8KHz信号，并且判断码元的起始时刻，此处码元定时恢复模块输出的码元时钟将用于整个解码模块。解码模块根据HDB3码的特征，找到相应的+1码和-1码，并且判断V码和B码并清零，实现解码。

位同步设计

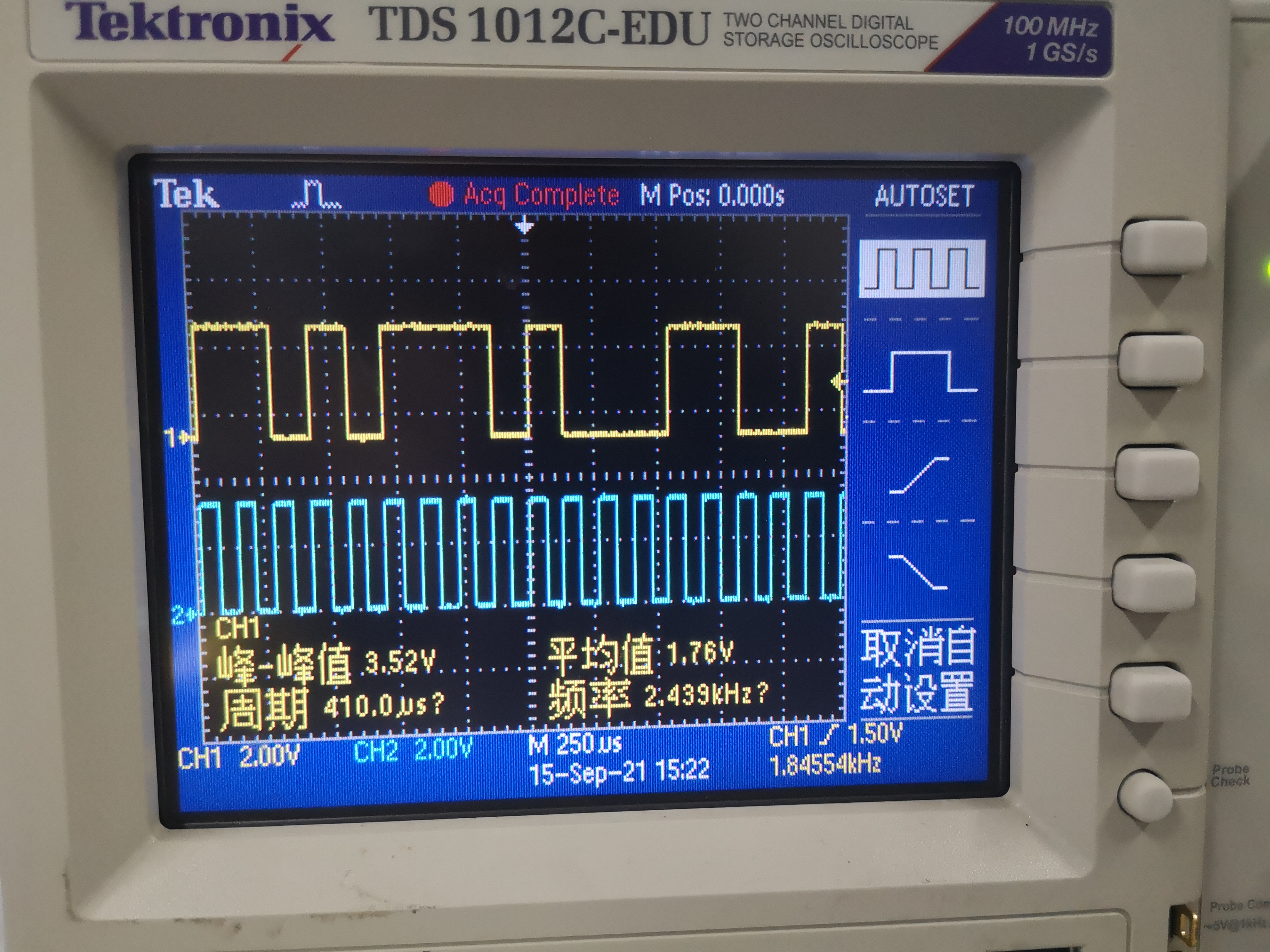

  • 模块recover的作用是将八位二进制信号变更为一位的单极性信号，即码元定时恢复。
    • 对输入信号进行判断，八位输出信号有三种情况，8’h00、8’h80、8’hFF，分别代表-1，0和+1这三种情况，仿真时可以用三种情况的数字特征来进行边缘检测和时钟定时恢复；
    • 在实际调试过程中，AD转换输出的三种信号并不是确定的值，会存在毛刺现象，所以需要根据实际情况调整，我们采集到的数据是大于8’h58为+1，8’h30~8’h3f为0，小于8’h0f为-1，故根据三个区间，用256分频的时钟去采样，初始置flag为0，如果检测到区间发生跃变，则置1，同时进行定时恢复，连续八个时钟翻转一次，得到码元定时恢复的时钟提供后续模块使用。

解码电路设计

  • 模块trans8to1的作用是将八位二进制数据转换为P和N双极性信号。
    • 输入信号为AD转换的8位输出，输出信号则为P和N各一位的二进制数代表双极性；
    • 对输入信号进行判断，若输入信号为“3’h00”，则输出信号为“P=0,N=1”；若输入信号为“3’h80”，则输出信号为“P=0,N=0”，若输入信号为“3’hFF”，则输出信号为“P=1,N=0”；
    • 但实际情况是，真实的AD转换输出不会是刚好的3’h00、3’h80和3’hFF，经过实际检测，输出的范围分别是3’h00~8’h0f、8’h30~8’h3f、大于8’h58，和理想的情况相差较大，如果实际操作时用理想的三种情况检测，将不能恢复出双极性信号。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
module trans8to1(rst_n, indata_8, outdata_P, outdata_N,clk);

input rst_n,clk;
input [7:0] indata_8;
output outdata_P, outdata_N;
reg outdata_P, outdata_N;

always @(posedge clk or negedge rst_n) begin
    if(!rst_n) begin
        // 复位初始化
        outdata_P <= 0;
        outdata_N <= 0;
    end
    else begin
    // 三个区间分别对应三种双极性P和N的值来表示+1、0和-1
    if(indata_8 >= 8'h58) begin
            outdata_P<=1;
            outdata_N<=0;
        end
        else if(indata_8 <= 8'h3f && indata_8 >= 8'h30) begin
            outdata_P<=0;
            outdata_N<=0;
        end
        else if(indata_8 <= 8'h0f) begin
            outdata_P<=0;
            outdata_N<=1;
        end
    end
end

endmodule
  • 模块findv的作用是根据P和N两位数据进行逻辑判定，找到V码，输出只包含0和1的序列。
    • 设置两个flag来表示+1和-1的个数状态，根据HDB3码中的连续同号的1来找到V码；
    • 如果PN是10，则flag2置0，flag1自加1，如果flag1自加+后为2则表示有两个连续的+1；
    • 如果PN是01，则flag1置0，flag2自加1，如果flag2自加+后为2则表示有两个连续的-1；
    • 无论是找到连续的+1还是-1都全部置11表示连续的1，正常不连续的+1和-1用01表示，其他状况都清00表示0基本还原原始序列。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
module findv(rst_n, indata_P, indata_N, outdata,clk);

input rst_n,clk;
input indata_P, indata_N;
output reg [1:0] outdata;
reg [1:0]flag1;
reg [1:0]flag2;

initial begin
    flag1=2'b00;
    flag2=2'b00;
end

always @(posedge clk or negedge rst_n) begin
    if(!rst_n) begin
        // 复位初始化
        flag1=2'b00;
        flag2=2'b00;
        outdata <= 2'b00;
    end
    else begin
        if(indata_P==1'b1 && indata_N==1'b0) begin
        // 如果PN是10，则flag2置0，flag1自加1，如果flag1自加+后为2则表示有两个连续的+1
            flag2<=2'b00;
            flag1=flag1+2'b01;
            if(flag1==2'b10) begin
                outdata<=2'b11;
                flag1<=2'b00;
            end
            else outdata<=2'b01;
        end
        else if(indata_P==1'b0 && indata_N==1'b1) begin
        // 如果PN是01，则flag1置0，flag2自加1，如果flag2自加+后为2则表示有两个连续的-1
            flag1<=2'b00;
            flag2=flag2+2'b01;
            if(flag2==2'b10) begin
                outdata<=2'b11;
                flag2<=2'b00;
            end
            else outdata<=2'b01;
        end
        // 其他情况为00则正常置00
        else if(indata_P==1'b0 && indata_N==1'b0) outdata<=2'b00;
        //else outdata<=2'b01;
    end
end

endmodule
  • 模块delvb的作用是将序列进行最后的处理，根据HDB3的连0规则将多余的1清零，恢复出原始的m序列完成最终的解码。
    • 设置一个buffer来暂存前四位数据，HDB3的编解码规则是对连续的四个0进行处理，之前的模块已经找到了V码，这里需要对V码以及B码清零；
    • 但实际上只要找到了V码，将V码本身和之前的三位一共四位全部清零，就可以不用考虑B码的影响；
    • 检测indata的输入若为11则表示这是一个V码，则使用buffer将四位数据清零，输出接到buffer的前三位，用counterv的0和1状况来判定清零还是直接buffer输出，完成最终的解码。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
module delvb(rst_n, indata, outdata,clk);

input rst_n,clk;
input [1:0]indata;
output outdata;
reg [3:0]buffer;
reg bufferdata;
reg counterv;

always@(posedge clk or negedge rst_n)
begin// 设置四位buffer暂存前四位数据
if (!rst_n) begin
    buffer[3]<=0;
    buffer[2]<=0;
    buffer[1]<=0;
    buffer[0]<=0;
end
else begin
    buffer[3]<=buffer[2];
    buffer[2]<=buffer[1];
    buffer[1]<=buffer[0];
    buffer[0]<=bufferdata;
end
end


always @(posedge clk or negedge rst_n) begin
    // 复位初始化
    if(!rst_n) bufferdata <= 0;
    else begin
        if(indata==2'b01) begin
        // 如果是正常的01，则数据还是1
            counterv <= 0;
            bufferdata<=1;
        end
        else if(indata==2'b00) begin
        // 如果是正常的00，则数据还是0
            counterv <= 0;
            bufferdata<=0;
        end
        else if(indata==2'b11) begin
        // 如果是的11，则表示该位为V码，将counterv标记1
            counterv <= 1;
            bufferdata<=0;
        end
    end
end

assign outdata = (counterv == 1)  ? 0 : buffer[2];

endmodule

编解码系统总体电路设计

  • 顶层模块的作用是将所有的功能模块进行连接，并将部分功能模块的输出端口拉出，以方便最终的仿真及FPGA引脚的绑定。
    • 分频功能的连接：将系统时钟作为even256_div模块的输入，其输出为系统时钟的256分频时钟，将其作为even_div16模块的输入，其输出为256分频时钟的16分频时钟；
    • M序列生成功能的连接：用16分频时钟作为m_sequence模块的驱动时钟，输入使能信号，输出为m序列；
    • HDB3编码功能的连接：该功能下模块的驱动时钟都为16分频时钟，将m_sequence模块的输出作为add_v模块的输入，将add_v模块的输出作为add_b模块的输入，将add_b模块的输出作为polar模块的输入，将polar模块的输出作为change模块的输入，输出8位二进制数；
    • 码元定时恢复功能的连接：用256分频时钟作为recover模块的驱动时钟，ad转换器的输出作为recover模块的输入，输出为码元定时恢复时钟；
    • HDB3译码功能的连接:该功能下模块的驱动时钟都为码元定时恢复时钟，ad转换器的输出作为trans8to1模块的输入，将trans8to1模块的输出作为findv模块的输入，将findv模块的输出作为delvb模块的输入，delvb模块的输出即为译码恢复的m序列。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
module HDB3(rst,
                clk,clk_256,clk_16,clk_recover,clk_256_ad,clk_256_da,
                ena,
                data_out,data_out_ad,outm,outv,outb,outP,outN,data_out_check,
                finallyout,outdata_P,outdata_N,outdata_v
                );


input  rst,clk,ena;
input [7:0]data_out_ad;
output clk_256,clk_16,clk_recover,clk_256_ad,clk_256_da;
output [7:0]data_out_check;
output [7:0]data_out;
output [1:0]outv;
output [1:0]outb;
output outm,outP,outN;
output outdata_P,outdata_N;
output [1:0]outdata_v;
output finallyout;
//分频
even256_div div256(clk,rst,clk_256);
even16_div div16(clk_256,rst,clk_16);
//m序列
m_sequence m(clk_16,rst,ena,outm,load);
//编码
add_v u1(rst,outm,outv,clk_16);
add_b u2(rst,outv,outb,clk_16);
polar u3(rst,outb,outP,outN,clk_16);
change u4(rst,outP,outN,data_out,clk_16);
//码元定时恢复
recover u8(clk_256, rst, data_out_ad, clk_recover);
//译码
trans8to1 u5(rst, data_out_ad, outdata_P, outdata_N,clk_recover);
findv u6(rst, outdata_P, outdata_N, outdata_v,clk_recover);
delvb u7(rst, outdata_v, finallyout,clk_recover);

assign clk_256_ad = clk_256;
assign clk_256_da = clk_256;
assign data_out_check = data_out_ad;

endmodule

调试与验证

Fig.2 FPGA

Fig.2 FPGA

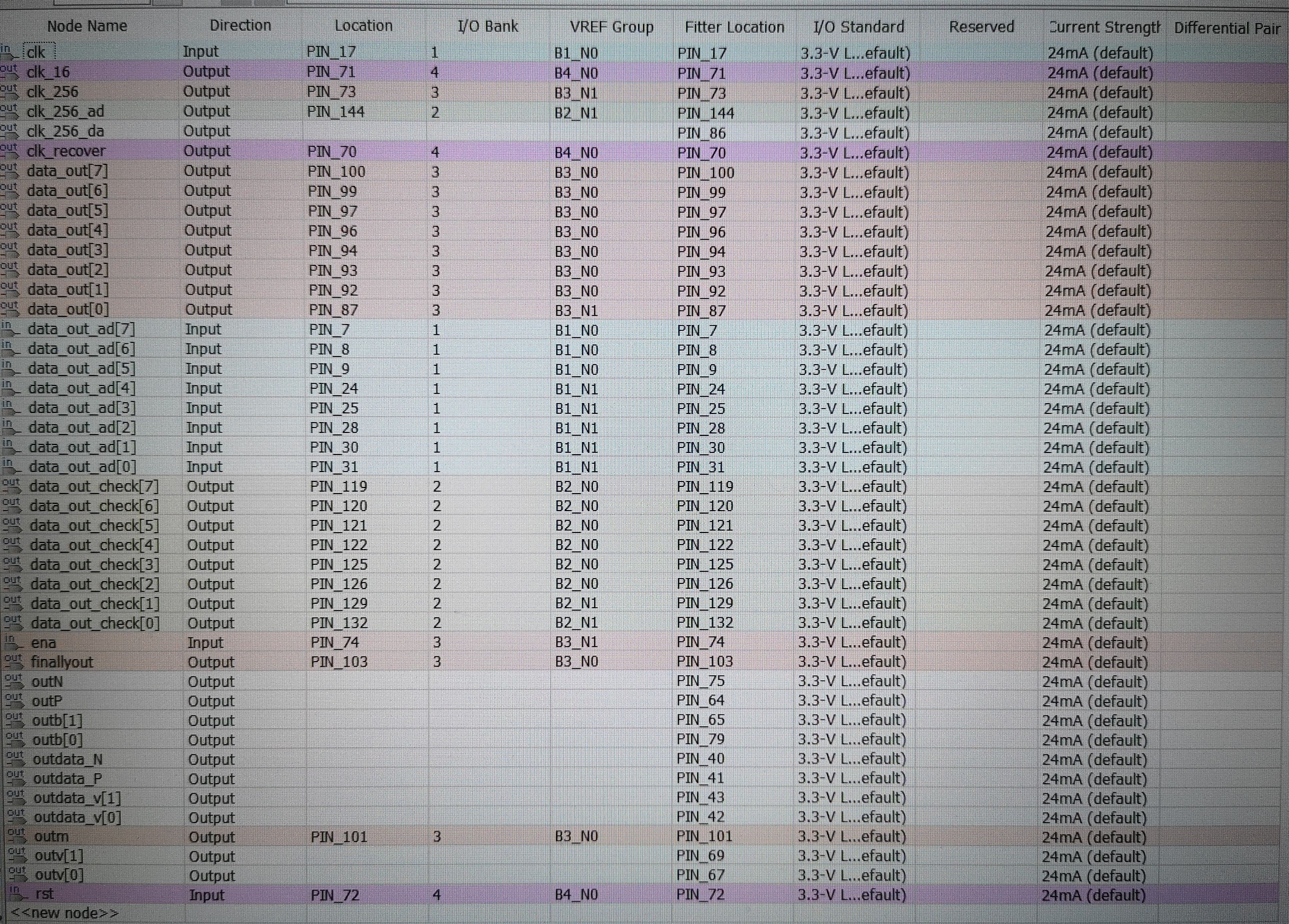

Fig.3 引脚分配

Fig.3 引脚分配

Fig.4 FPGA连接

Fig.4 FPGA连接

Fig.5 256分频和16分频

Fig.5 256分频和16分频

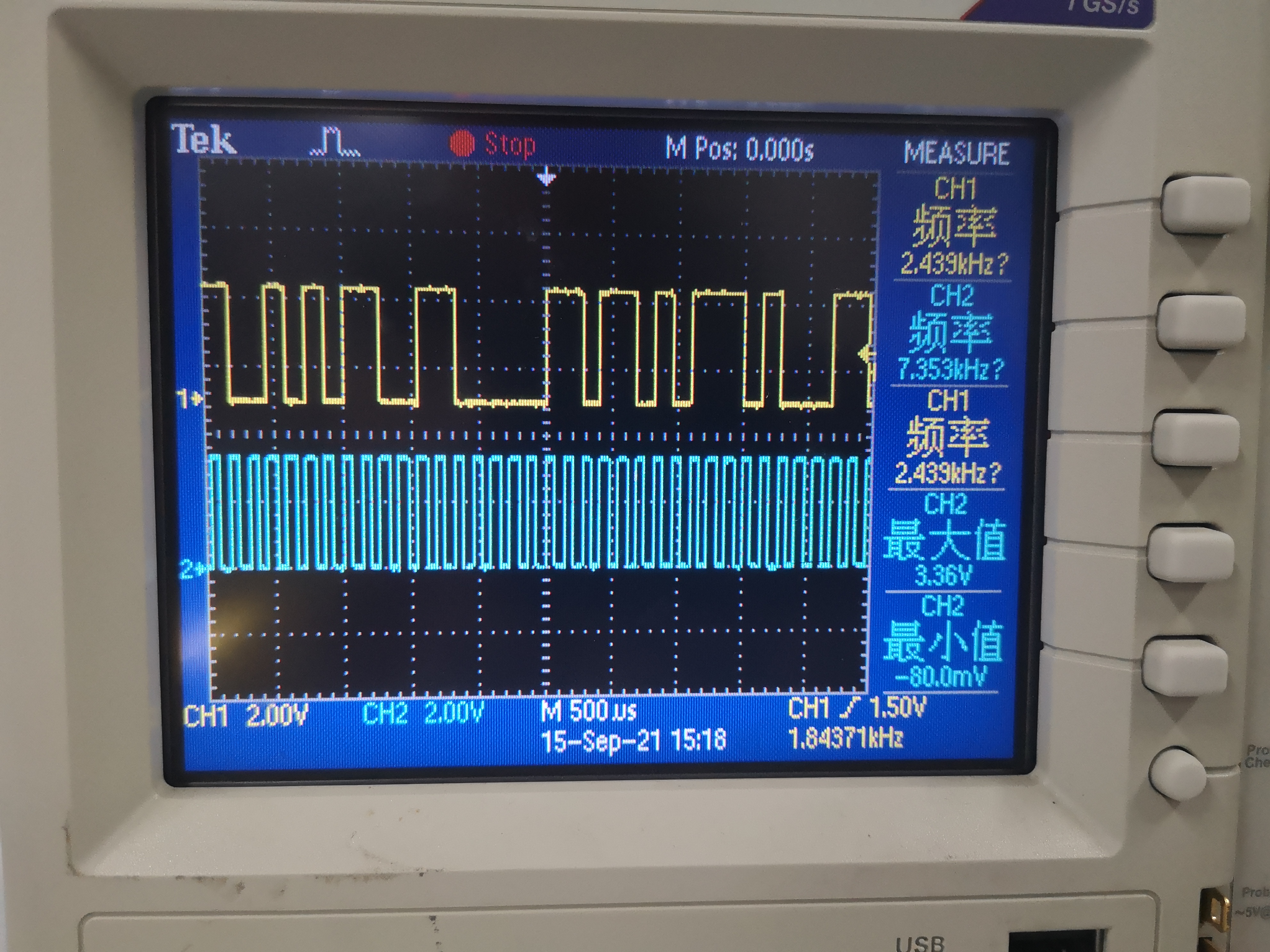

Fig.6 16分频和m序列

Fig.6 16分频和m序列

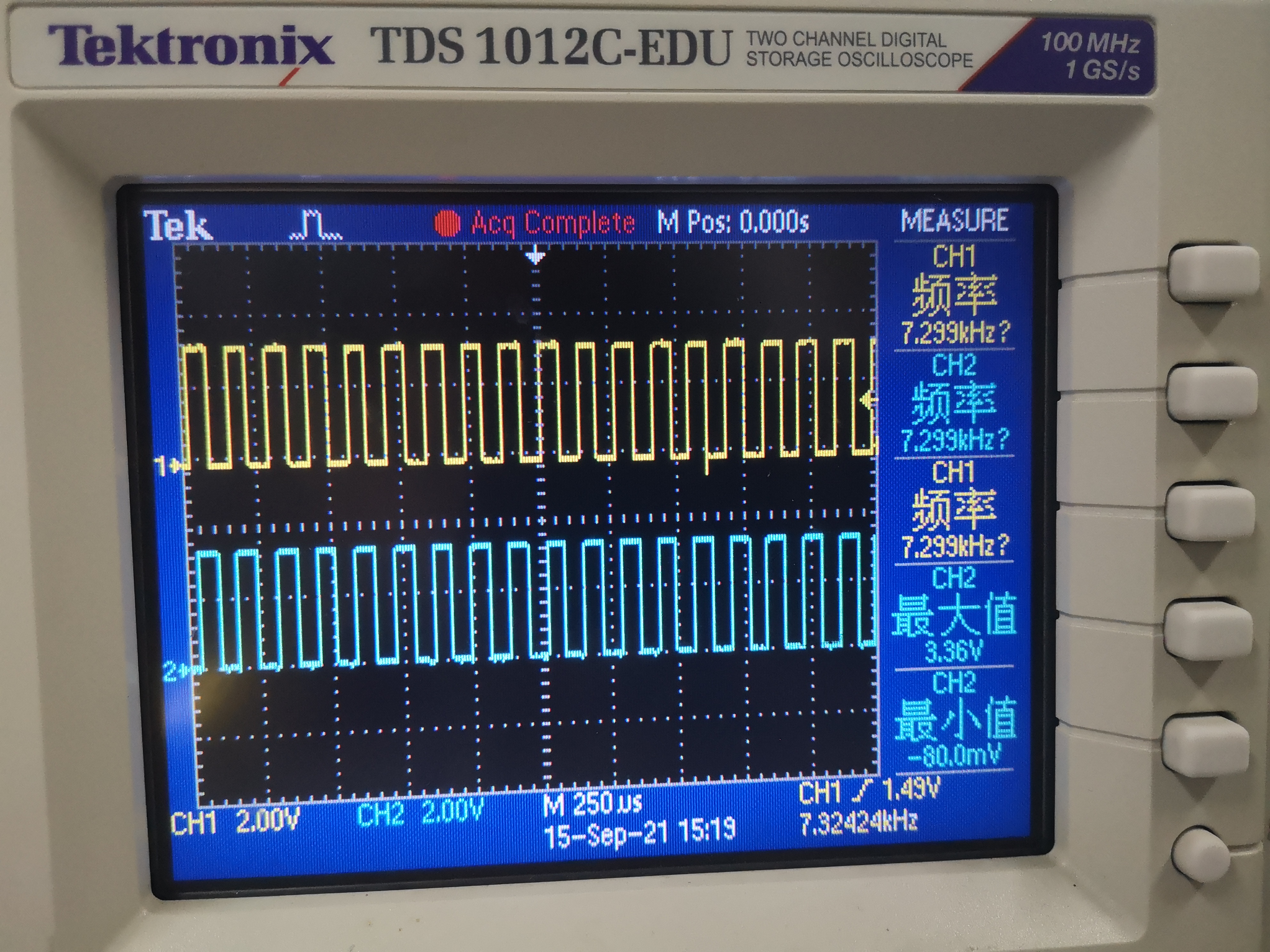

Fig.7 16分频和码元定时恢复时钟

Fig.7 16分频和码元定时恢复时钟

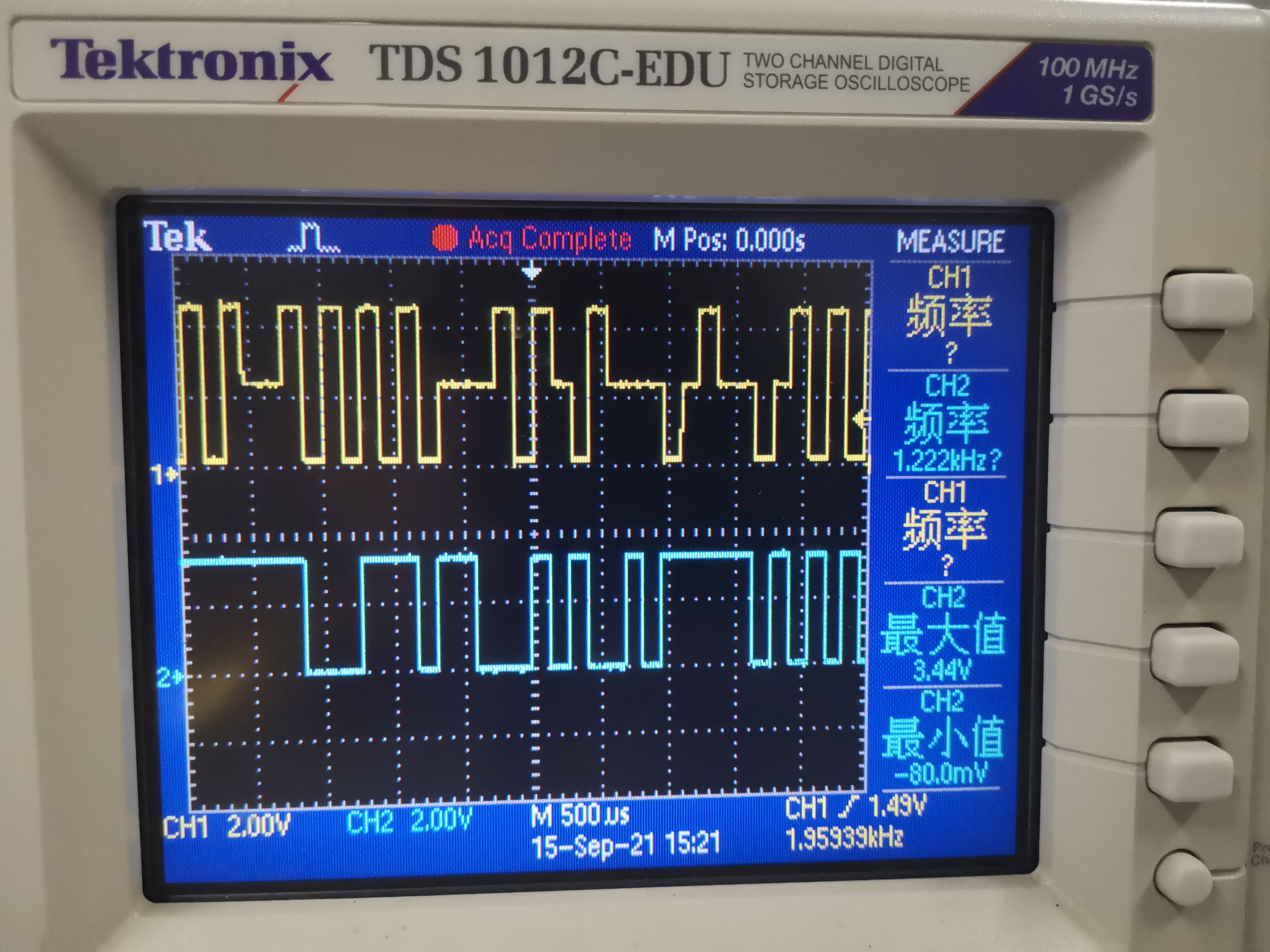

Fig.8 m序列和模拟传输信号

Fig.8 m序列和模拟传输信号

Fig.9 恢复的m序列和码元定时恢复时钟

Fig.9 恢复的m序列和码元定时恢复时钟

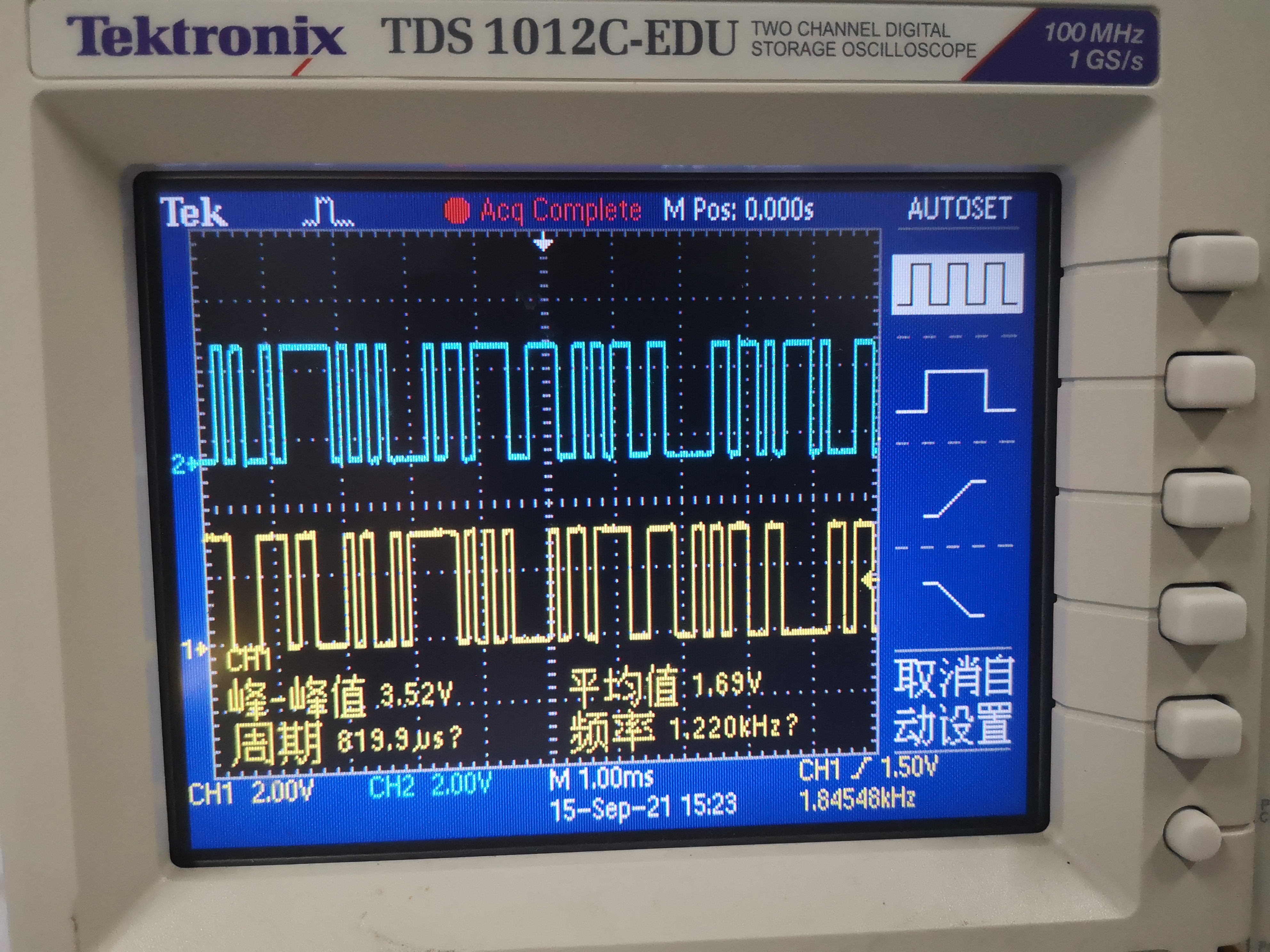

Fig.10 m序列前后

Fig.10 m序列前后

总结

问题1：在FPGA仿真时，ad转换器输入的八位二进制数在一开始无法在示波器上检测到。

  • 解决方法：一开始我们认为是因为ad转换器自身的问题，导致输出的8位二进制数只在较低位发生变化，但经过多次检测后，我们认为实际8位二进制数并没有输入进我们的顶层模块，于是我们通过对顶层模块代码进行检查，发现产生该问题的原因是输入8位二进制数的端口本应设置为输入端口吗，但我们设置为了输出端口，所以导致信号并没有传输进来，所以无法检测到。

问题2：码元定时恢复不理解是什么意思，导致并不能准确的恢复出时钟。

  • 解决办法：请教老师后发现原来是用256分频所得的时钟来对八位信号进行采样，根据采集到的信号变化确定码元的起始位置，再根据数字特征定时翻转，起到恢复出16分频时钟的作用。

问题3：实际的AD转换器和理想状态不同，用理想的条件去检测无法正常将8位AD输出转成双极性数据。

  • 解决办法：这个问题困扰的时间最久，由于AD转换输出的8位数字信号并不是非常完美的，存在跳变以及根据实验箱的实际情况并不会根据0~5V输出00~FF，于是将AD输出的八位信号分别绑定到FPGA的其他空余引脚，对每个引脚上的数据进行分析，判定-1，0和+1分别对应该位的0状态还是1状态，最终得到我们需要的三种状态区间，高四位可以比较准确的判定，而第四位的0和1状态反复跳变，最终确定的区间为：3’h00——8’h0f代表-1，8’h30——8’h3f代表0，大于8’h58代表+1

Download Source File

Project File

Wave File

  • Copyright： Copyright is owned by the author. For commercial reprints, please contact the author for authorization. For non-commercial reprints, please indicate the source.

请我喝杯咖啡吧~
